清华深圳国际研究生院弥胜利、孙伟课题组在角膜基质诱导再生领域取得重要进展

清华新闻网3月27日电  近期，英国上市公司官网365深圳国际研究生院弥胜利和孙伟课题组在角膜基质诱导再生领域取得重要进展，相关成果于2020年3月18日发表在《自然·通讯》（Nature Communications）期刊上，题为“纤维增强的GelMA水凝胶用于诱导角膜基质的再生（Fiber reinforced GelMA hydrogel to induce the regeneration of corneal stroma）”。

眼角膜作为视觉成像系统中一个至关重要的组织，是眼睛最前面的凸形高度透明物质，可以保护眼内的微结构及组织，并为眼睛提供大部分屈光力。但是角膜损伤、感染及一些先天性因素导致角膜疾病成为全球第二大致盲疾病。同种异体角膜、人工角膜及人的羊膜移植是三类临床上应用最广泛的角膜疾病治疗方法，但是这些方法都会存在一定的问题或缺陷。因此，利用先进的生物制造工程的方法（Biofabrication）开发出一种治疗性的角膜支架，用于替代受疾病影响的角膜组织或诱导角膜组织自身再生，是至关重要的。目前，角膜组织诱导再生的难点在于角膜基质层，该层组织是角膜的主要组成部分，具有多层正交定向的纳米纤维板层组成的复杂结构，利用传统的生物工程的方法很难真实地模拟基质层的结构。纤维板层之间分布着角膜基质细胞，这种细胞在体外培养及角膜组织损伤时很容易转化为角膜成纤维细胞及肌成纤维细胞，导致角膜出现瘢痕。因此，制备能够模拟天然角膜基质结构的支架，同时保持角膜基质细胞的表型，诱导角膜基质的再生，是一个重大的挑战。

针对这一难题，弥胜利和孙伟课题组提出了使用近场静电纺丝技术制备网格状的亚微米纤维支架，并和水凝胶技术结合，制备了纤维水凝胶复合支架，用于模拟正交定向的角膜基质板层结构和板层之间起连接作用的糖蛋白。课题组提出了一种最优的拓扑结构及化学因子的组合，可以抑制角膜基质细胞的成纤维分化，保持其表型，并最终实现角膜基质的诱导再生。

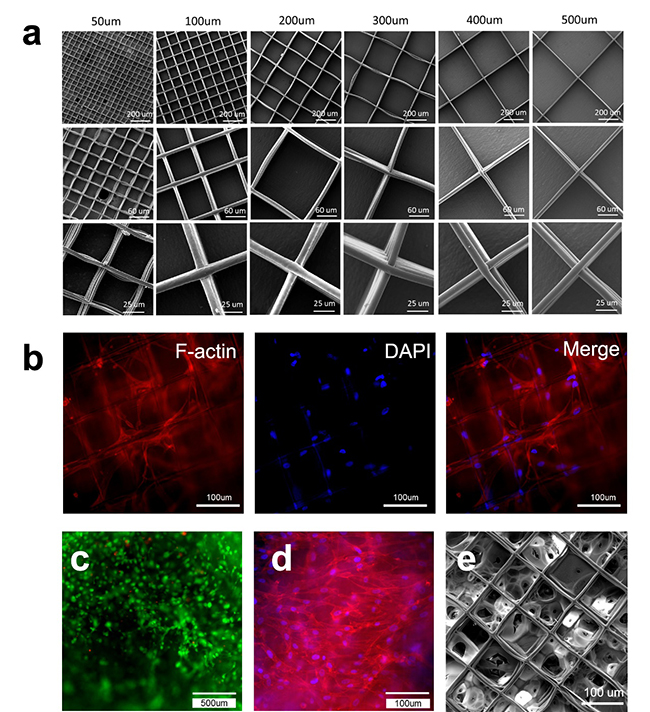

图1：（a）近场静电纺丝技术制备的具有不同纤维间距的PECL网格状亚微米纤维支架在不同放大倍数下的SEM图片；（b）接种在100um网格状纤维支架上的角膜缘基质干细胞进行细胞骨架及细胞核染色，细胞可以在支架上沿着纤维方向生长；（c）5% GelMA水凝胶内封装的角膜缘基质干细胞进行活死染色图片；（d）5% GelMA水凝胶内封装的角膜缘基质干细胞进行细胞骨架及细胞核染色图片；（e）纤维水凝胶复合支架的SEM图片。

目前近场静电纺丝技术应用最广泛的材料是PCL，但是由于PCL是疏水材料，不利于细胞的粘附，因此该研究利用PEG作为引发剂，合成了PEG和PCL的共聚物PECL，显著提高了PCL的亲水性。课题组首次利用近场静电纺丝技术成功制备了正交定向的PECL亚微米纤维支架 (图1a)，角膜缘基质干细胞可以在支架表面黏附并沿着纤维方向铺展及生长 (图1b)。

研究通过将MA修饰到明胶大分子链上合成了GelMA，探究出最优的MA修饰度及GelMA浓度，可以使封装在GelMA水凝胶内的角膜缘基质干细胞保持高的细胞活性(图1c)并能铺展开(图1d)。

课题组采用模具灌注的方式制备了纤维水凝胶复合支架 (图1e)，通过研究不同纤维间距的网格状支架对纤维水凝胶复合支架理化性能的影响，找出了最优的拓扑结构可以使纤维水凝胶在力学性能、透光度和溶胀性方面最接近于天然的角膜组织。研究将角膜缘基质干细胞接种在2D的细胞培养皿、3D的GelMA水凝胶及最优的纤维水凝胶复合支架内，并研究角膜缘基质干细胞在含血清及不含血清的培养基中的分化及角膜基质细胞表型的维持。研究表明，这种最优的纤维水凝胶的拓扑结构及无血清培养基可以抑制角膜基质细胞向成纤维细胞分化。

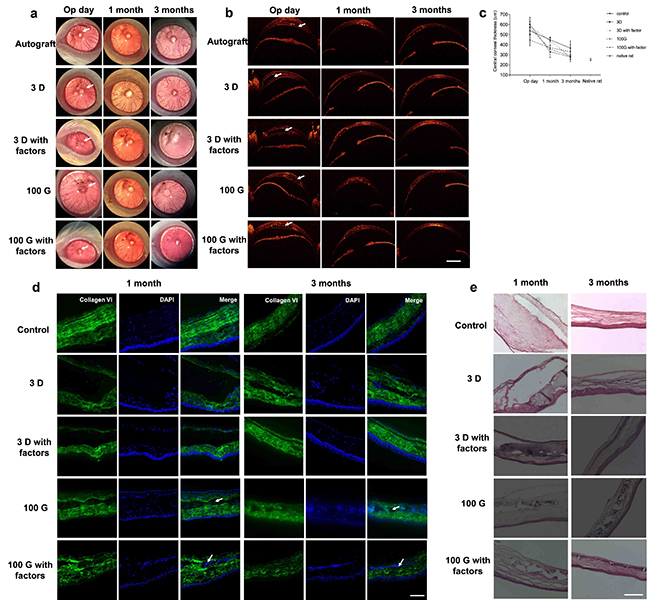

图2 大鼠角膜基质内板层移植实验及评估：（a）5种支架移植后裂隙灯观察图片；（b）支架移植后OCT观察图片，标尺是1000um；（c）术后不同时间段中央角膜的厚度；（d）术后1个月和3个月免疫荧光染色图片观察组织诱导再生情况，标尺是100um；（e）术后1个月和3个月HE染色图片观察组织诱导再生情况，标尺是100um。

最后，研究使用大鼠进行角膜内的板层移植实验，分别进行了3D GelMA水凝胶、含化学因子3D GelMA、最优纤维水凝胶支架及含化学因子最优纤维水凝胶支架的移植，对照组为自体角膜移植（图2a）。术后通过OCT、免疫荧光染色及HE染色进行3个月的研究观察（图2b-e）发现相比于其他的支架，含化学因子的最优纤维水凝胶支架的移植可以最好地实现角膜基质的诱导再生。

本论文第一作者为清华-伯克利深圳学院博士生孔彬和英国上市公司官网365深圳国际研究生院硕士生陈赟及刘睿，论文通讯作者为弥胜利副研究员和孙伟教授。该研究得到了国家重点研发计划的支持。

论文链接：https://doi.org/10.1038/s41467-020-14887-9

供稿：深圳国际研究生院

编辑：李华山

审核：程曦
